产品参数/ Product parameter

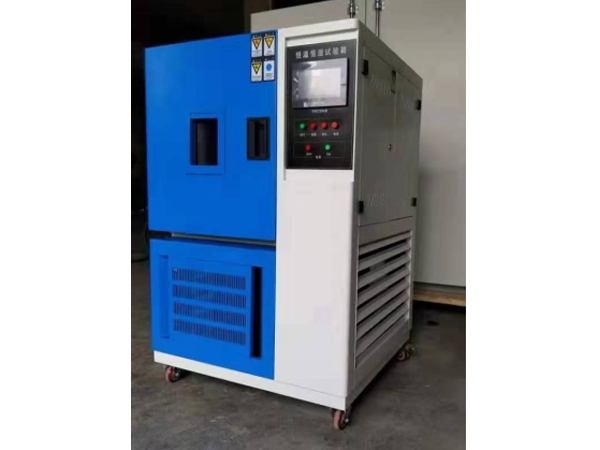

恒温恒湿试验箱
一、主要技术参数
1、型号：SW/HS-100B
2、工作室尺寸（mm）：D400×W450×H550
3、温度范围：-10～+150℃（空载）
4、温度均匀度：±2℃（空载）
5、温度波动度：≤±0.5℃（空载）
6、湿度范围：20～98%RH（无有源热负载）
7、湿度波动：≤±3%R.H
8、升温时间约：≤20min(20~80℃)
9、降温时间约：≤60min(20~-40℃)
10、仪表：SWS550可程式高分辨率彩色触摸屏温湿度控制器，可支持英文、中文；电脑PID控制、SSR输出运行；内存程序组10组，每程序组含程序段16段，计160段；段运行时间最长99小时59分；全部循环最多999回，部分循环最多99回，同时可通过U盘接口实时存储数据，通过电脑查看参数及运行图。
二、电气控制系统
1、控制器型号：SWS550
2、显示器：7寸触摸屏温湿度控制器
3、运行方式：定值/程序方式
4、设定方式：中、英文菜单触摸输入
5、温度：根据设备的温度工作范围调整(上限+5℃，下限-5℃)
6、设定范围：湿度：（0～100）％RH(温湿度试验设备)
7、显示分辨率
温度：0.1℃
湿度：0.1%R.H
时间：0.1min
8、输入：热电偶（铂电阻/电压/电流等，根据设备需要）
9、控制方式：抗积分饱和PID
BTHC平衡调温控制方式(温湿度试验设备)
10、附属功能：故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、定时功能(自动启动及自动停止运行)、自诊断功能。
11、温湿度测量
温度：PT100型铠装热电阻
湿度：PT100型铠装热电阻
12、全它电器采用：欧姆龙、德力西、阳明等知名品牌
三、制冷系统
1、 压缩机：进口环保型法国“泰康”压缩机
2、 制冷方式：单级制冷
3、 制冷剂：美国“杜邦”环保型R404a
4、 美国“艾高”干燥过滤器
5、意大利“卡士妥”电磁阀
6、膨胀阀：原装进口丹麦“丹佛斯”
7、节流装置：热力膨胀阀、毛细管
四、加湿系统
1、温度测量原理：采用干湿球原理（干球温度和湿球温度）通过传感器对干球和湿球测度进行探测，将相关数据传递给仪表，仪表根据干、湿球温度差计算得到湿度，自动直接显示在仪表上。
2、加湿：加湿系统中水位控制采用了台湾进口电子液位控制器来控制水泵，配有内置式固定水箱，并装有可视式玻璃水位显示器。
五、安全保护装置
1、工作室超温报警保护
2、压缩机过热保护
3、压缩机过电流、过载保护
4、加湿的缺水报警保护、供水异常
5、快速保险丝
6、风机过热保护
7、漏电保护（接地保护）
8、过零点闸流体功率控制器
9、缺水保护
10、风扇马达加装过电流保护器
11、接地保护
六、试验箱标准配置
1、引线孔：直径φ100mm 1个，在试验箱侧壁上,位置待定
2、观察窗：电热防结露中空玻璃观测窗，灯管9W，其位置在室体结构允许的条件下可按用户要求订制
3、脚轮：4只
